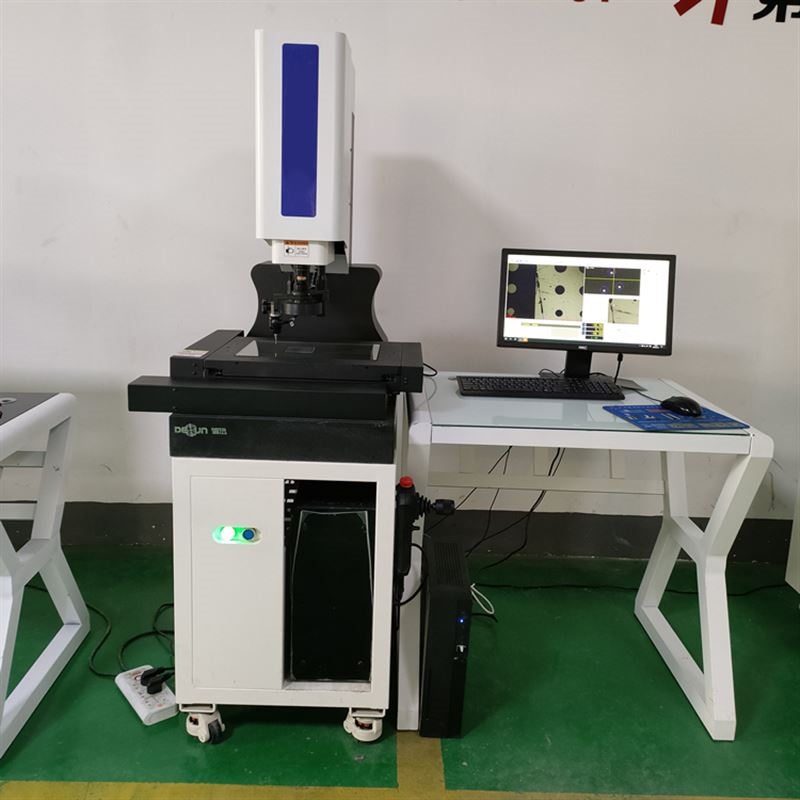

在當今高度精密化的制造業中，對零部件尺寸的測量已從傳統的接觸式卡尺、千分尺，邁入了非接觸、高效率、高精度的數字化時代。3020全自動影像測量儀，作為這一領域的經典機型，以其300mm × 200mm的標準測量行程，集成了先進的光學、機械、電子和計算機軟件技術，成為電子、模具、鐘表、連接器、手機、汽車、醫療器械等眾多行業重要的質量控制核心設備。
一、 核心定義與工作原理
3020全自動影像測量儀，顧名思義，是一種基于數字影像技術，并具備全自動運行能力的精密測量儀器。其“3020”通常指其X、Y軸向的最大測量范圍分別為300mm和200mm。
它的工作原理可以概括為以下幾個核心步驟：
1.影像采集： 儀器通過高分辨率的CCD或CMOS彩色攝像機，搭配遠心光學鏡頭或高性能定倍鏡頭，將被測工件的外部輪廓影像實時捕捉并傳輸到計算機中。
2.圖像處理： 計算機中的專業測量軟件對采集到的圖像進行預處理，如降噪、邊緣增強、二值化等，以突出被測特征的輪廓，使其更加清晰、易于識別。
3.特征識別與提取： 軟件通過先進的亞像素邊緣提取算法，精準地定位工件輪廓的邊界點。無論是點、線、圓、圓弧，還是復雜的曲線，都能被快速、準確地識別和擬合。
4.運動控制與坐標計算： 儀器的高精度光柵尺實時反饋X、Y、Z(高度)軸的實際位置坐標。當軟件識別到特征邊緣后，結合光柵尺的坐標值，即可計算出該特征在空間中的精確位置和尺寸。
5.數據分析與輸出： 軟件將計算出的尺寸數據與預先設定的公差進行比對，自動判斷“合格/超差”，并生成詳細的測量報告，形式多樣，包括數據表格、公差帶圖、圖形化報告等。
二、 核心結構與技術優勢
一臺高性能的3020全自動影像測量儀，其良好的性能建立在幾個關鍵子系統之上：
1. 高剛性與高穩定性的機械結構：
主體框架： 通常采用優質天然花崗巖底座和橋架。花崗巖具有高穩定性、耐腐蝕性和抗震性，能有效減少環境溫度變化和外部振動帶來的測量誤差，為整個測量系統提供一個堅實可靠的基準平臺。
導軌與傳動系統： 采用高精密的直線導軌和精密滾珠絲杠驅動，確保運動平穩、無爬行、無反向間隙，是實現高重復性精度的機械保障。
2. 高分辨率的視覺成像系統：
攝像機： 高分辨率、低噪點的百萬像素級彩色攝像機，能夠清晰呈現工件的表面細節、顏色和紋理，對于識別刻字、瑕疵等尤為重要。
鏡頭： 使用遠心鏡頭是部分高型號的標配。它能消除透視誤差，確保在不同景深下測量同一尺寸時結果一致，特別適用于測量有厚度或三維特征的工件。
光源系統： 這是影像測量的“靈魂”。3020通常配備表面光(環形光)和底光。
表面光： 采用可多段控制的LED環形光，從不同角度照射工件表面，用于測量輪廓、孔距、角度等。
底光： 提供背光照明，形成高對比度的工件輪廓影像，用于測量二維尺寸的精確外徑。
同軸光： 在許多3020機型上也是可選或標配，它能垂直照射工件表面，能清晰地照亮深孔、盲槽的底部特征，避免側光產生的陰影。
3. 全自動控制系統與精密運動：
“全自動”是其區別于手動/半自動儀器的關鍵。通過軟件控制，儀器可以：
自動對焦： 通過激光或通過圖像清晰度評價函數的“自動對焦”技術，快速找到被測面的最佳焦點位置，確保成像清晰，并具備Z軸高度測量能力。
自動移動： 程序控制工作臺和鏡頭移動到指定位置，無需人工干預。
CNC批量測量： 對同種批量工件，只需編寫或學習一次測量程序，即可實現無人值守的自動化批量檢測，效率高，且避免了人為操作誤差。
4. 強大而智能的測量軟件：
軟件是儀器的“大腦”。現代3020測量儀的軟件通常具備：
友好的圖形化界面： 易于學習和操作。
豐富的測量工具： 提供各種基本幾何元素(點、線、圓、弧等)和構造元素(中心點、交點、中線等)的測量功能。
坐標系功能： 支持多種坐標系建立方式(如3-2-1法)，可以輕松將機器坐標系與工件坐標系對齊，應對復雜工件的基準要求。
SPC統計分析： 能直接輸出測量數據的統計分析結果，如CPK、PPK、Xbar-R圖等，為生產過程控制提供數據支持。
CAD導入與對比： 支持導入工件的CAD設計圖紙，實現“數模對比”，直觀地顯示實際工件與設計模型的偏差。
編程與學習功能： 提供強大的編程能力，支持手動教導、圖形化編程，甚至通過導入CAD模型自動生成檢測路徑。
三、 主要應用領域
3020全自動影像測量儀的應用幾乎覆蓋了所有精密制造領域：
1.電子元器件： 測量PCB板上的線路寬度、間距、焊盤尺寸，以及連接器、芯片的引腳尺寸和位置度。
2.精密模具： 檢測模仁、頂針、滑塊等模具零件的加工精度，確保模具裝配和注塑產品的質量。
3.汽車零部件： 測量發動機小零件、齒輪、渦輪、精密結構件的尺寸和形位公差。
4.醫療器械： 對手術器械、植入物、精密塑料件等進行高潔凈、高精度的檢測。
5.五金塑膠： 對螺絲、彈簧、精密沖壓件、注塑件的輪廓尺寸進行快速批量檢測。
四、 選型與使用注意事項
在選擇和使用3020全自動影像測量儀時，需重點關注：
1.精度指標： 關注其“測量精度”和“重復精度”，并了解其校準依據的標準(如國標、VDI/VDE標準)。
2.實際成像效果： 參數是基礎，實際演示中觀察其對典型工件的成像清晰度和邊緣判斷能力更為重要。
3.軟件易用性與功能性： 軟件是否滿足當前及未來的測量需求，操作是否便捷。
4.環境要求： 儀器需放置在恒溫、恒濕、無塵、防震的基礎之上，遠離陽光直射和氣流擾動，以確保其精度和長期穩定性。
5.定期校準與維護： 按照制造商的要求，定期由專業人員進行精度校準和維護保養，是保證測量數據長期準確可靠的必要條件。
